Eine einfache und kostengünstige Lösung , Gebäude vor Rückstauschäden zu schützen, ist der Einbau eines Rückstaudoppelverschlusses für fäkalienfreies Wasser von KESSEL.

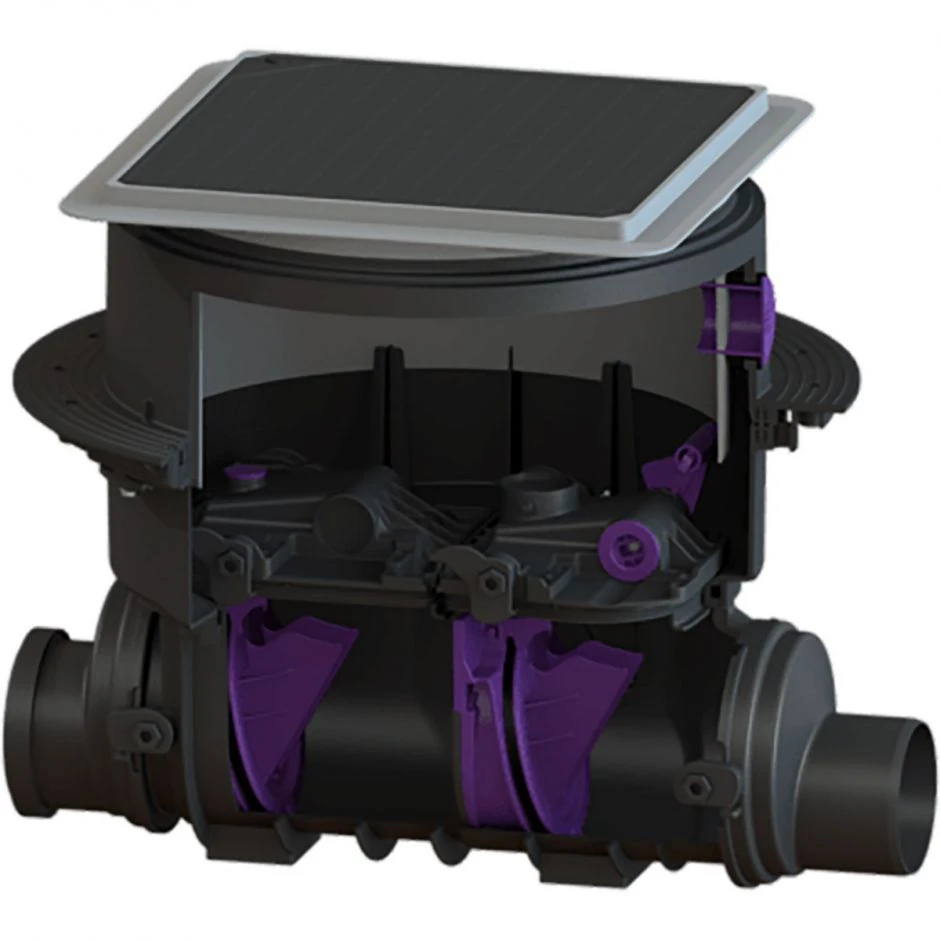

Der Rückstaudoppelverschluss Staufix SWA (73100.10S, 73125.10S, 73150.10S, 73200.10S) für fäkalienfreies Abwasser mit einer schwarzen Abdeckplatte wird in die Bodenplatte eingebaut. Der aus Kunststoff bestehende Rückstaudoppelverschluss hat ein teleskopisches Aufsatzstück für einen stufenlosen Höhen- und Niveauausgleich. Er hat zwei Klappen, die selbsttätig schließen. Eine davon dient als handverriegelbarer Notverschluss.

Der Grundkörper hat ein minimales Eigengefälle von 9 mm, einen Zulauf mit Steckmuffe und einen Ablauf mit Spitzende für den direkten Anschluss an Kunststoff-Rohrleitungssysteme. Der Anschluss anderer Außendurchmesser und Rohrmaterialien ist mit Übergängen der Systemhersteller möglich.

Technische Daten:

• Rückstaudoppelverschluss: Staufix SWA
• Norm: DIN EN 13564 Typ 2
• Einbaukörper: schwarz
• Nennweiten DN 100 (DA 110 mm), DN 125 (DA 125 mm), DN 150 (DA 160 mm), DN 200 (DA 200 mm)
• Einbauart: Einbau in die Bodenplatte
• Einbautiefe (T): 486 mm bis 640 mm
• (Rohrsohle Ablauf bis OK Abdeckung)
• Abdeckplatte: schwarz
• Belastungsklasse: A 15 (1,5 t)

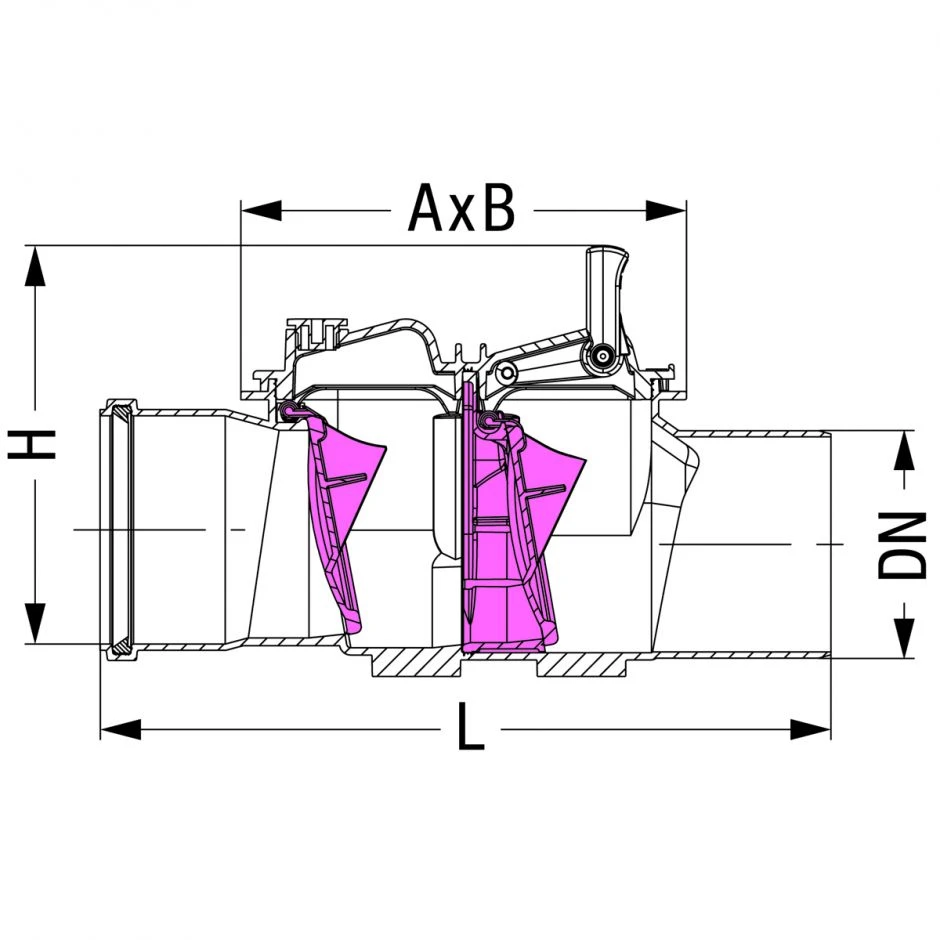

Maße für Skizze

Nennweite	L	H
DN 100	642 mm	394 mm
DN 125	645 mm	387 mm
DN 150	656 mm	370 mm
DN 200	720 mm	348 mm

Marke	KESSEL
Fäkalienhaltiges Abwasser	nein
Art	Komplett-Set
Abdeckung	schwarze Abdeckung
Installationsart	für Bodenplatte
Nennweite	DN 100, DN 125, DN 150, DN 200
Aussparungsmaße	750×750 mm
Serie	Staufix
Gewicht	Variante am Produkt wählen, um Gewicht zu sehen
PDF
HAN	Variante am Produkt wählen, um HAN zu sehen
Art.-Nr.:	100058791a
